固定插入式超聲波流量計傳感器
【插入式超聲波流量計性能特點】?
測量液體： 水，酸堿液，酒精，海水，各種油類等單一均勻穩定的流體，濁度小于20000ppm，粒徑小于2mm
管道材料： 鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里
管襯材料： 橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里
管徑范圍： 插入式傳感器適用管徑DN80mm~8250mm
流速范圍： 0~±68m/s,雙向流.
準 確 度： 傳感器準確度可達0.5%
線 性 度： 0.5%
傳 感 器： 插入式傳感器最高工作壓力≤2.5MPa?
直管段長： 上游>10D，下游>5D，距泵出口30D(D:管徑)
信號輸出： 4-20mA或0-20mA? RS-485(選配RS-232)?

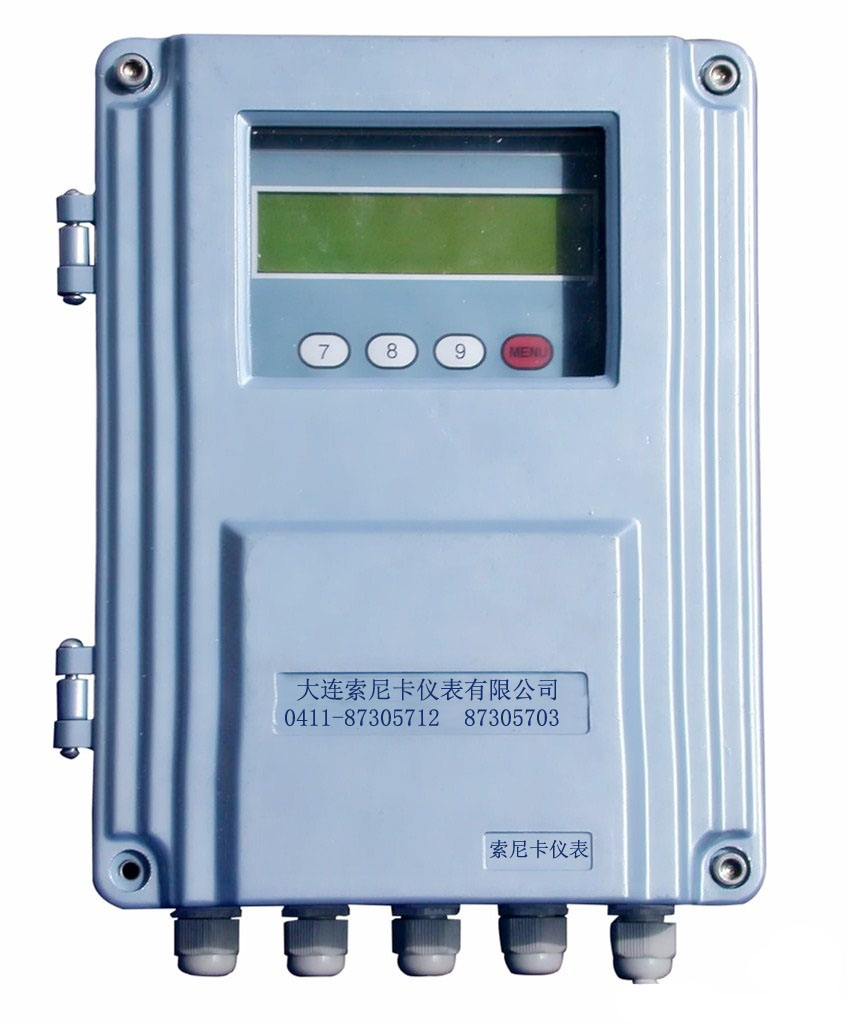

顯示方式： 2*20字符液晶顯示，帶LED背光。
電??? 源： AC220V、DC8~36V或AC7~30V
環境溫/濕度： 主機-30℃~+80℃;傳感器-40℃~+200℃，傳感器可浸水工作，水深小于5m。
【外夾式超聲波流量計傳感器選擇】
技術參數 |
標準小型探頭 |
標準中型探頭 |
標準大型探頭 |
適用管徑 |
DN13～DN100 |
DN50～DN1000 |
DN300～DN8250 |
材 質 |
塑料合金 |
工作頻率 |
1MHz |
安裝方法 |
V (N、W）法 |
V、Z法 |
Z法 |
標 定 |
整機配對標定 |
磁 性 |
有 |
適用溫度 |
-40-200℃ |
防護等級 |
IP68（可浸水工作，水深≤5米） |
外形尺寸 |
45×30×30 |
60×45×45 |
80×70×55 |
質量(克/對) |
75 |
250 |
650 |
介質種類 |
水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 |
介質濁度 |
≤20000ppm且氣泡含量小 |
適用管材 |
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里。 |
管道襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。 |
信號電纜 |
SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意 電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。 |
